[자동차] 2023 쏘렌토 HEV 운전석/엔진룸 도안 및 명칭 (feat. 기아)





기아(KIA) 홈페이지 사용설명서 2023 쏘렌토 하이브리드 (MQ4 HEV) 매뉴얼에서 발췌한 내용입니다.



본 내용은 기아자동차 2023년형 쏘렌토(SORENTO) 하이브리드 (G1.6 T-GDi HEV) 모델 기준입니다.





쏘렌토 일반 가솔린/디젤 모델의 경우는 비슷한 기능/부분에 대해서는 참고 가능할 것 같습니다.

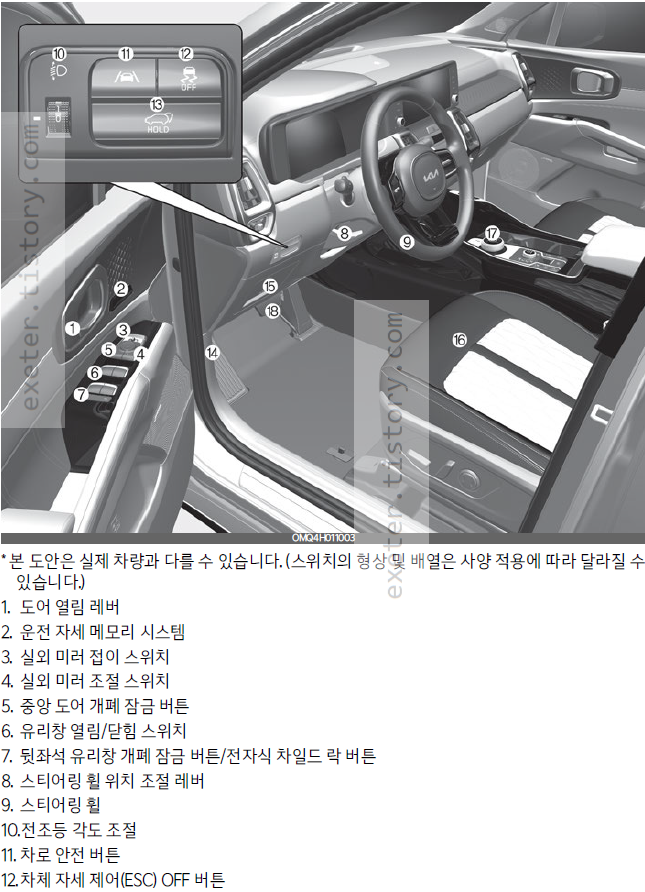

차량 내부 도안 및 기능



2023 쏘렌토 하이브리드 차량 실내 도안 및 버튼/기능 명칭을 참조하세요.





1. 도어 열림 레버

2. 운전 자세 메모리 시스템

3. 실외 미러 접이 스위치

4. 실외 미러 조절 스위치

5. 중앙 도어 개폐 잠금 버튼

6. 유리창 열림/닫힘 스위치

7. 뒷좌석 유리창 개폐 잠금 버튼/전자식 차일드 락 버튼

8. 스티어링 휠 위치 조절 레버

9. 스티어링 휠

10.전조등 각도 조절

11. 차로 안전 버튼

12.차체 자세 제어(ESC) OFF 버튼

13.테일게이트 열림 버튼
14.엔진 후드 열림 레버
15.실내 퓨즈 패널
16.시트
17.변속 다이얼
18.브레이크 페달

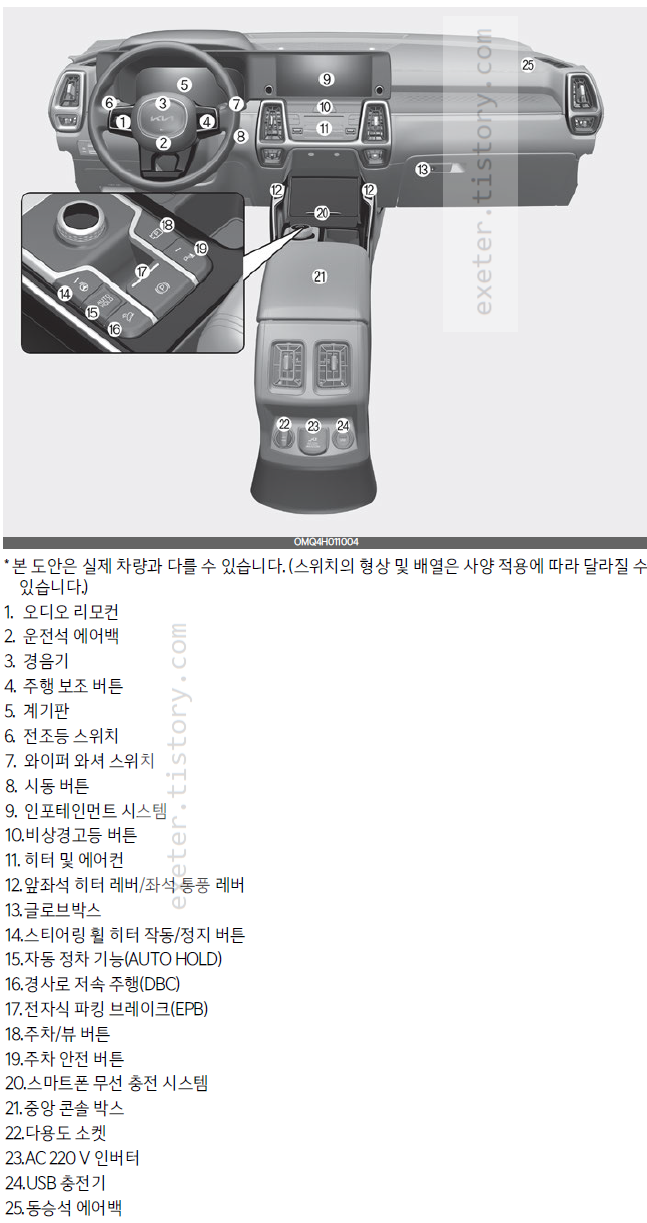

2023 쏘렌토 하이브리드 내관도 1 - 기아









1. 오디오 리모컨

2. 운전석 에어백

3. 경음기

4. 주행 보조 버튼

5. 계기판

6. 전조등 스위치

7. 와이퍼 와셔 스위치

8. 시동 버튼

9. 인포테인먼트 시스템

10.비상경고등 버튼

11. 히터 및 에어컨

12.앞좌석 히터 레버/좌석 통풍 레버

13.글로브박스

14.스티어링 휠 히터 작동/정지 버튼

15.자동 정차 기능(AUTO HOLD)

16.경사로 저속 주행(DBC)

17.전자식 파킹 브레이크(EPB)

18.주차/뷰 버튼

19.주차 안전 버튼

20.스마트폰 무선 충전 시스템

21.중앙 콘솔 박스

22.다용도 소켓

23.AC 220 V 인버터

24.USB 충전기

25.동승석 에어백



2023 쏘렌토 하이브리드 내관도 2 - 기아

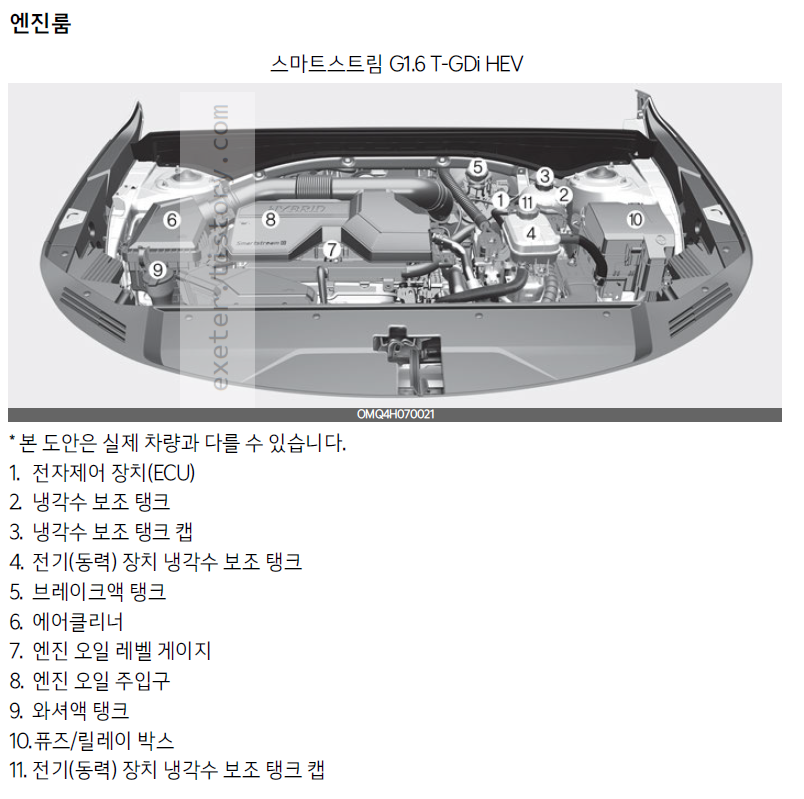

엔진룸 도안 및 명칭



쏘렌토 하이브리드 차량 엔진룸 내부 모양과 각 명칭입니다.



해당 부품 위치를 도안과 비교하여 참고바랍니다.

(차량이 운행중, 운행 직후 상태에서는 각 부품이나 오일이 뜨거운 상태이므로 특히 주의 바랍니다)





1. 전자제어 장치(ECU)

2. 냉각수 보조 탱크

3. 냉각수 보조 탱크 캡

4. 전기(동력) 장치 냉각수 보조 탱크

5. 브레이크액 탱크

6. 에어클리너

7. 엔진 오일 레벨 게이지

8. 엔진 오일 주입구

9. 와셔액 탱크

10.퓨즈/릴레이 박스

11. 전기(동력) 장치 냉각수 보조 탱크 캡



2023 쏘렌토 하이브리드 엔진룸 용어 - 기아







--------------------------
