아래 내용은 전기차동차 EV6의 일반적인 충전 안내 및 주의사항 입니다.





전기 자동차 개요

배터리에 대한 정보

- 본 차량의 배터리는 모터 및 에어컨 구동용(고전압) 배터리와 조명, 와이퍼, 오디오 등 을 작동하는 12V 보조 배터리로 구성되어있습니다.

- 보조 배터리는 주행 가능 표시등 「READY」이 켜진 상태 또는 구동용(고전압) 배터리가 충전되는 경우에 자동으로 충전됩니다.





전기 자동차의 주요 장치

- 구동용(고전압) 배터리 충전장치(OBC): 전력망의 AC 전원을 DC 전원으로 변환하여구동용(고전압) 배터리를 충전하는 장치

- 인버터: 직류를 교류로 변환하여 모터에 전원 공급, 교류를 직류로 변환하여 구동용(고전압) 배터리 충전(회생 제동)

- LDC: 구동용(고전압) 배터리의 전원을 저전압(12V)으로 변환하여 차량 전원을 공급(DC-DC)

-VCU: 전기 자동차의 다양한 제어기를 총괄제어

-모터: 배터리에 저장된 전기를 이용하여 차량을 구동하며 일반 자동차의 엔진과 같은 역할

-감속기: 모터의 회전력을 적절한 속도와 토크로 타이어에 전달

-구동용(고전압) 배터리(리튬이온 배터리):전기 자동차에 필요한 전력을 저장하거나 공급(조명, 와이퍼 등을 작동하는 12V 보조 배터리 별도 장착)

* OBC: On Board Charger
* LDC: Low Voltage DC-DC converter
* VCU: Vehicle Control Unit







구동용(고전압) 배터리 (리튬이온 배터리)

- 차량을 주행하지 않아도 구동용(고전압) 배터리 잔량이 서서히 감소될 수 있습니다.

- 최고/최저 온도에서 차량을 보관할 경우 구동용(고전압) 배터리 용량이 저하될 수 있습니다.

- 충전량이 동일하여도 주행 조건(외기 온도등)에 따라 주행 가능 거리 또는 출력이 변합니다. 고속 주행이나 오르막길 주행은 평상시보다 구동용(고전압) 배터리의 소비가 증가하여 주행 가능 거리가 짧아질 수 있습니다.

- 냉난방 기능 사용 시 구동용(고전압) 배터리전력을 사용하기 때문에 주행 가능 거리가 짧아집니다. 냉난방 기능 사용 시 적정 온도를 유지하십시오.

- 차량 사용 기간에 따라 구동용(고전압) 배터리의 자연 열화가 발생하며, 이에 따라 주행가능 거리가 감소합니다.

- 충전량 및 주행 가능 거리가 계속해서 감소할 경우 자사 직영 서비스센터나 서비스 협력사에서 점검을 받으십시오.

- 장기간 차량을 사용하지 않을 경우 구동용(고전압) 배터리가 방전되는 것을 막기 위해, 약 3개월에 한 번씩 충전하십시오. 또한 충전량이 부족할 경우에는 즉시 충전 후 차량을 보관하십시오.

-배터리의 최적 상태 유지를 위해 완속 충전을 권장합니다.
배터리 충전량이 20% 이하일 때 100%까지충전을 하면 배터리 성능을 최적의 상태로유지할 수 있습니다. (월 1회 이상 권장)

-구동용(고전압) 배터리의 충전 상태(충전기상태, 외기 온도, 배터리 온도 등)에 따라 충전량 표시계에 표기되는 충전 전력값이 낮아질 수 있습니다. 구동용(고전압) 배터리는 일정량을 충전하면 배터리의 수명 또는 안전상의 이유로 전류를 서서히 낮추어 완전히 충전합니다.

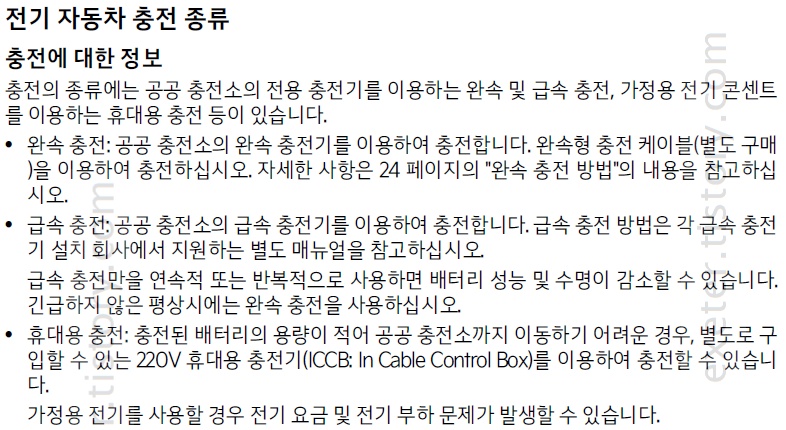

전기 자동차 충전 종류



충전에 대한 정보

충전의 종류에는 공공 충전소의 전용 충전기를 이용하는 완속 및 급속 충전, 가정용 전기 콘센트를 이용하는 휴대용 충전 등이 있습니다.



- 완속 충전: 공공 충전소의 완속 충전기를 이용하여 충전합니다. 완속형 충전 케이블(별도 구매)을 이용하여 충전하십시오.

- 급속 충전: 공공 충전소의 급속 충전기를 이용하여 충전합니다. 급속 충전 방법은 각 급속 충전기 설치 회사에서 지원하는 별도 매뉴얼을 참고하십시오.

급속 충전만을 연속적 또는 반복적으로 사용하면 배터리 성능 및 수명이 감소할 수 있습니다. 긴급하지 않은 평상시에는 완속 충전을 사용하십시오.



- 휴대용 충전: 충전된 배터리의 용량이 적어 공공 충전소까지 이동하기 어려운 경우, 별도로 구입할 수 있는 220V 휴대용 충전기(ICCB: In Cable Control Box)를 이용하여 충전할 수 있습니다.
가정용 전기를 사용할 경우 전기 요금 및 전기 부하 문제가 발생할 수 있습니다.

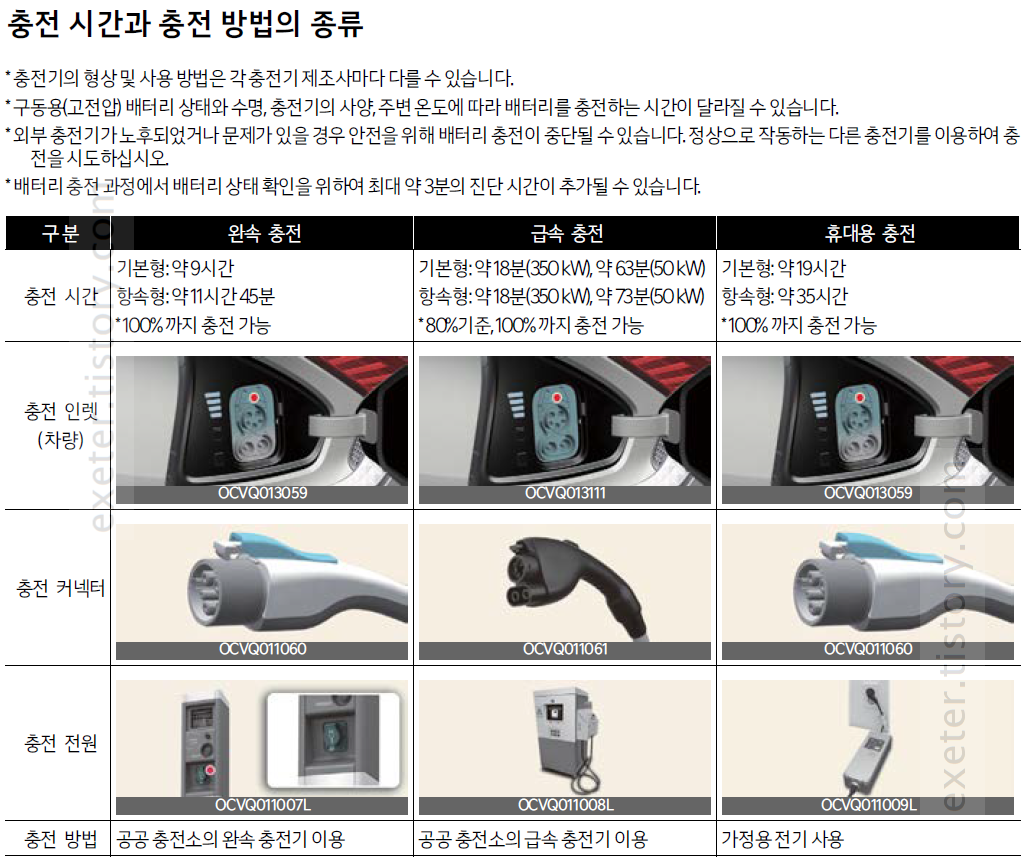

충전 시간과 충전 방법의 종류

* 충전기의 형상 및 사용 방법은 각 충전기 제조사마다 다를 수 있습니다.
* 구동용(고전압) 배터리 상태와 수명, 충전기의 사양, 주변 온도에 따라 배터리를 충전하는 시간이 달라질 수 있습니다.
* 외부 충전기가 노후되었거나 문제가 있을 경우 안전을 위해 배터리 충전이 중단될 수 있습니다. 정상으로 작동하는 다른 충전기를 이용하여 충전을 시도하십시오.
* 배터리 충전 과정에서 배터리 상태 확인을 위하여 최대 약 3분의 진단 시간이 추가될 수 있습니다.





구분	완속 충전	급속 충전	휴대용 충전
충전 시간	기본형: 약 9시간 항속형: 약 11시간 45분 * 100% 까지 충전 가능	기본형: 약 18분(350 kW), 약 63분(50 kW) 항속형: 약 18분(350 kW), 약 73분(50 kW) * 80%기준, 100% 까지 충전 가능	기본형: 약 19시간 항속형: 약 35시간 * 100% 까지 충전 가능



2024 EV6 충전 시간과 충전방법의 종류

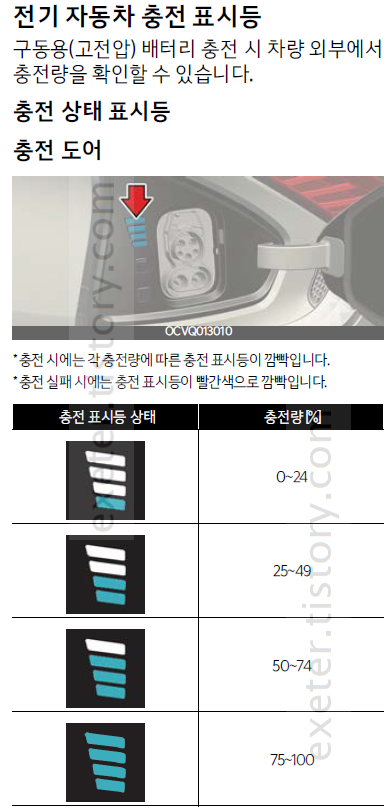

전기 자동차 충전 표시등



구동용(고전압) 배터리 충전 시 차량 외부에서충전량을 확인할 수 있습니다.



충전 표시등 상태에 따른 충전량(%):  0~24% / 25~49% / 50~74% / 75~100%



2024 EV6 충전 상태 표시등

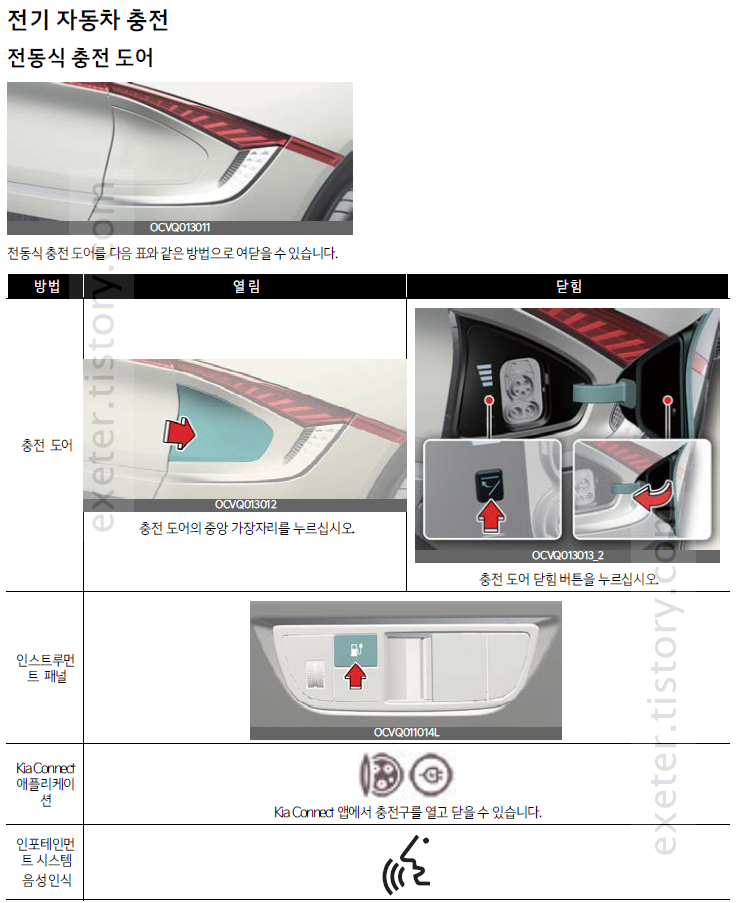

자동차 충전 도어 열기/닫기 방법



주의

- 추운 날씨에 충전 도어가 얼어 열리지 않을때는 가볍게 두드리거나 간접적(손의 체온등)으로 따뜻하게 한 후 여십시오. 무리한힘을 가하거나 날카로운 도구를 사용하면충전 도어가 파손될 수 있습니다.

-주행 전 충전 도어가 잘 닫혔는지 확인하십시오. 충전 도어가 확실히 닫히지 않은 상태로 주행하면 충전 도어가 파손되거나 관련부품이 손상될 수 있습니다.
-충전 도어를 닫은 후에 클러스터의 충전 도어 열림 경고등이 꺼졌는지 반드시 확인하십시오.
-충전 후 인렛 커버를 확실하게 닫으십시오.인렛 커버가 제대로 닫혀 있지 않은 상태에서 충전 도어를 닫으면 충전 도어가 다시 열리거나 완전히 닫히지 않아 정상 작동하지않을 수 있습니다.
-충전 도어가 열리는 도중 억지로 힘을 가하지 마십시오. 해당 부품이 손상되거나, 충전도어 작동이 멈출 수 있습니다.
-세차 시 충전 도어를 향해 물줄기를 직접 분사하지 마십시오.





알아두기

• 전동식 충전 도어는 다음과 같은 경우 자동으로 닫힙니다.

  - 충전 커넥터 탈거 시
  - 충전 도어가 열린 후 약 2분 동안 충전하지 않는 경우
  - 「D」(주행), 「N」(중립), 「R」(후진) 진입 시
  - 열린 상태로 장애물이 감지될 경우



• 12V 보조 배터리 교체 후 충전 도어 정상 작동을 위해서 시동을 1회 껐다 켜십시오.
  - 충전 도어를 교체할 때는 충전 도어의 정상 작동을 위해서 반드시 충전 도어 모듈의 차량 측 와이어링 커넥터를 분리한 후다시 체결하십시오.
• 구동용(고전압) 배터리를 충전할 때 또는 충전 직후에는 구동용(고전압) 배터리 온도 관리를 위해 에어컨 시스템을 이용하여 냉각이 이루어질 수 있습니다. 이때 에어컨 압축기 및 냉각팬 작동에 따라 소음이 발생할 수 있으나 이는 정상적인 작동으로 인한 것입니다.







--------------------------
