기아 홈페이지 취급설명서, MOHAVE THE MASTER  2021 (코드명 MH) 매뉴얼에서 발췌한 내용입니다.

본 내용은 2021 모하비 디젤 엔진 모델 기준입니다.







- 요소수 용량/규격

모하비 요소수 용량: 14 리터

모하비 요소수 규격: ISO 22241 또는 DIN 70070



모하비 - 요소수 용량

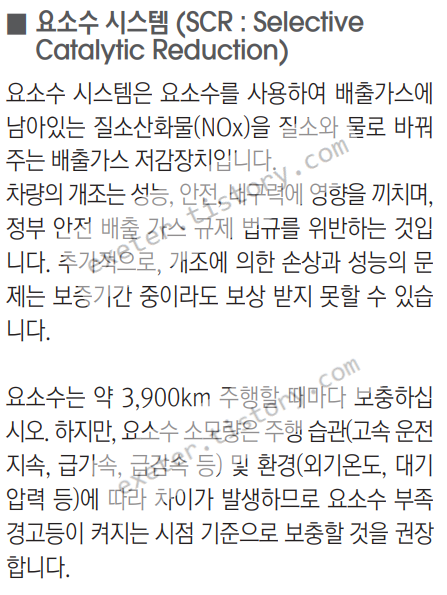

- 요소수 시스템 (SCR: Selective Catalytic Reduction)

요소수 시스템은 요소수를 사용하여 배출가스에 남아있는 질소산화물(NOx)을 질소와 물로 바꿔 주는 배출가스 저감장치입니다. 차량의 개조는 성능, 안전, 내구력에 영향을 끼치며, 정부 안전 배출 가스 규제 법규를 위반하는 것입 니다. 추가적으로, 개조에 의한 손상과 성능의 문 제는 보증기간 중이라도 보상 받지 못할 수 있습 니다.



요소수는 약 3,900km 주행할 때마다 보충하십 시오. 하지만, 요소수 소모량은 주행 습관(고속 운전 지속, 급가속, 급감속 등) 및 환경(외기온도, 대기 압력 등)에 따라 차이가 발생하므로 요소수 부족 경고등이 켜지는 시점 기준으로 보충할 것을 권장 합니다.





모하비 - 요소수 시스템

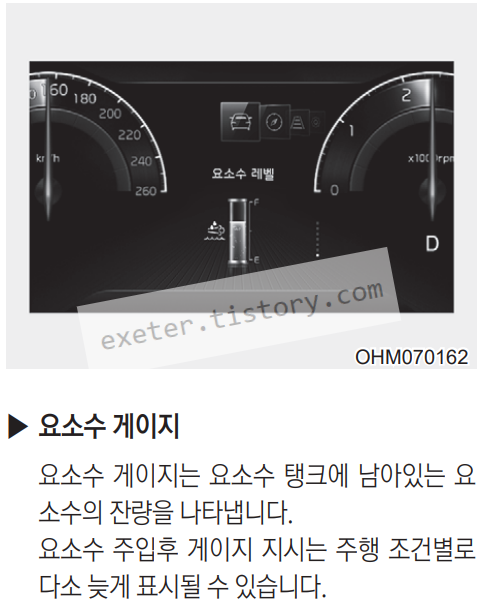

- 요소수 게이지



요소수 게이지는 요소수 탱크에 남아있는 요 소수의 잔량을 나타냅니다. 요소수 주입후 게이지 지시는 주행 조건별로 다소 늦게 표시될 수 있습니다.

모하비 - 요소수 게이지

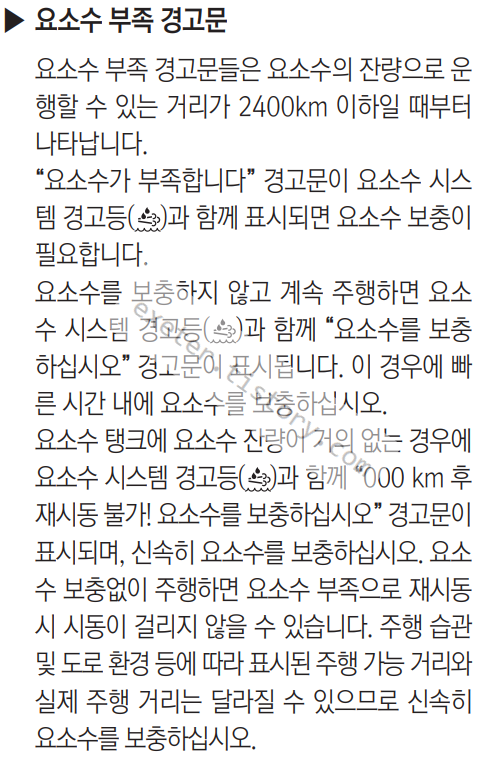

- 요소수 부족 경고문

요소수 부족 경고문들은 요소수의 잔량으로 운 행할 수 있는 거리가 2400km 이하일 때부터 나타납니다. “요소수가 부족합니다” 경고문이 요소수 시스 템 경고등과 함께 표시되면 요소수 보충이 필요합니다.



요소수를 보충하지 않고 계속 주행하면 요소 수 시스템 경고등과 함께 “요소수를 보충 하십시오” 경고문이 표시됩니다. 이 경우에 빠 른 시간 내에 요소수를 보충하십시오. 요소수 탱크에 요소수 잔량이 거의 없는 경우에 요소수 시스템 경고등과 함께 “000 km 후 재시동 불가! 요소수를 보충하십시오” 경고문이 표시되며, 신속히 요소수를 보충하십시오.



요소수 보충없이 주행하면 요소수 부족으로 재시동 시 시동이 걸리지 않을 수 있습니다. 주행 습관 및 도로 환경 등에 따라 표시된 주행 가능 거리와 실제 주행 거리는 달라질 수 있으므로 신속히 요소수를 보충하십시오.





모하비 - 요소수 부족 경고문

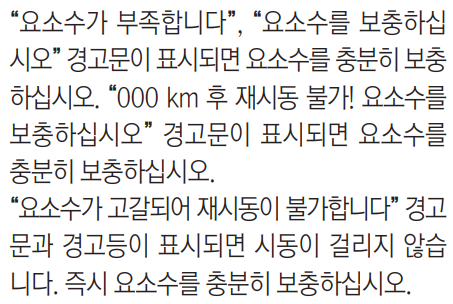

“요소수가 부족합니다”, “요소수를 보충하십 시오” 경고문이 표시되면 요소수를 충분히 보충 하십시오. “000 km 후 재시동 불가! 요소수를 보충하십시오” 경고문이 표시되면 요소수를 충분히 보충하십시오. “요소수가 고갈되어 재시동이 불가합니다” 경고 문과 경고등이 표시되면 시동이 걸리지 않습 니다. 즉시 요소수를 충분히 보충하십시오.





모하비 - 요소수 부족 경고문

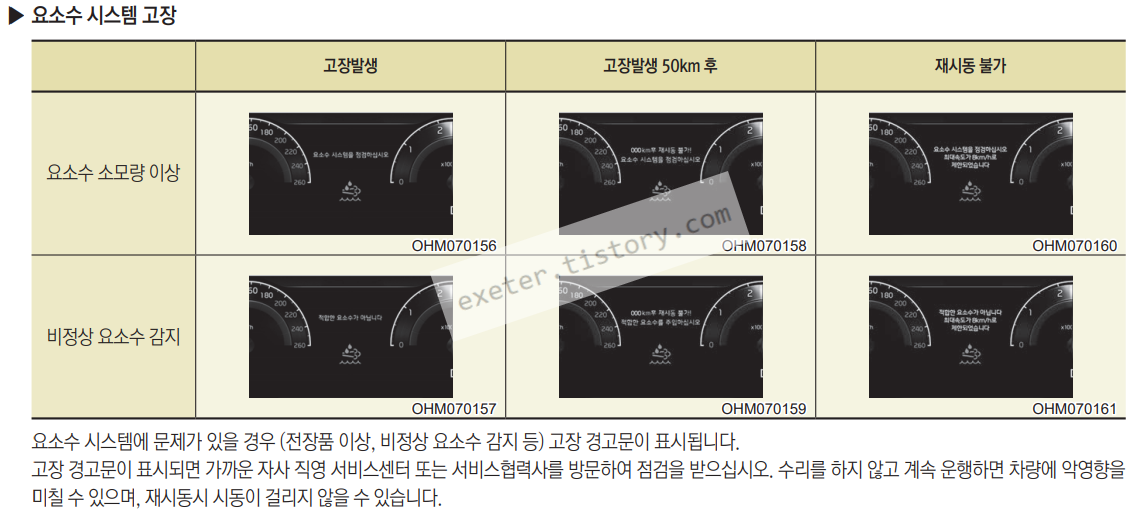

- 요소수 시스템 고장



  고장발생 고장발생 50km 후 재시동 불가
요소수 소모량 이상 요소수 시스템  점검하십시오 000 km 후 재시동 불가!
요소수 시스템을 점검하십시오.
요소수 시스템을 점검하십시오.
최대속도가 8km/h로 제한되었습니다.
비정상 요소수 감지 적합한 요소수가 아닙니다 000 km 후 재시동 불가!
적합한 요소수를 주입하십시오
적합한 요소수가 아닙니다
최대속도가 8km/h로 제한되었습니다.



모하비 - 요소수 시스템 고장

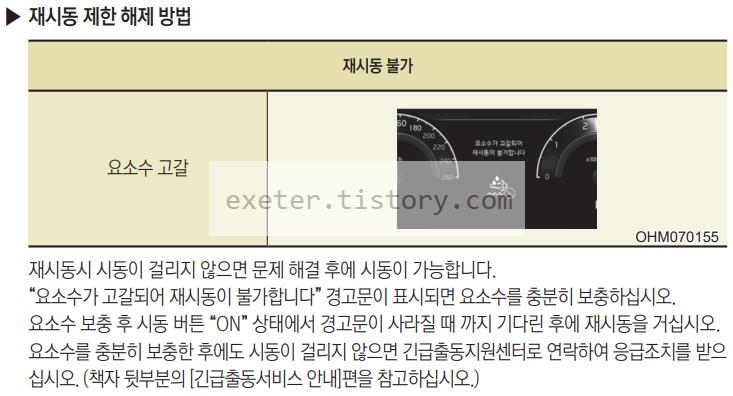

- 재시동 제한 해제 방법

재시동시 시동이 걸리지 않으면 문제 해결 후에 시동이 가능합니다. “요소수가 고갈되어 재시동이 불가합니다” 경고문이 표시되면 요소수를 충분히 보충하십시오. 요소수 보충 후 시동 버튼 “ON” 상태에서 경고문이 사라질 때 까지 기다린 후에 재시동을 거십시오. 요소수를 충분히 보충한 후에도 시동이 걸리지 않으면 긴급출동지원센터로 연락하여 응급조치를 받으 십시오.

모하비 - 재시동 제한 해제 방법

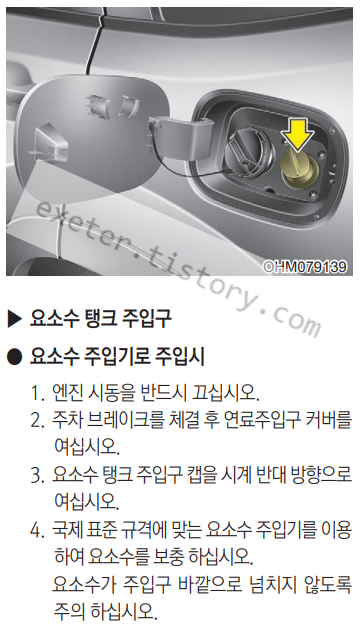

- 요소수 주입기로 주입시

1. 엔진 시동을 반드시 끄십시오.

2. 주차 브레이크를 체결 후 연료주입구 커버를 여십시오.

3. 요소수 탱크 주입구 캡을 시계 반대 방향으로 여십시오.

4. 국제 표준 규격에 맞는 요소수 주입기를 이용 하여 요소수를 보충 하십시오.

요소수가 주입구 바깥으로 넘치지 않도록 주의 하십시오.

모하비 - 요소수 주입기로 주입시
모하비 - 요소수 주입기로 주입시

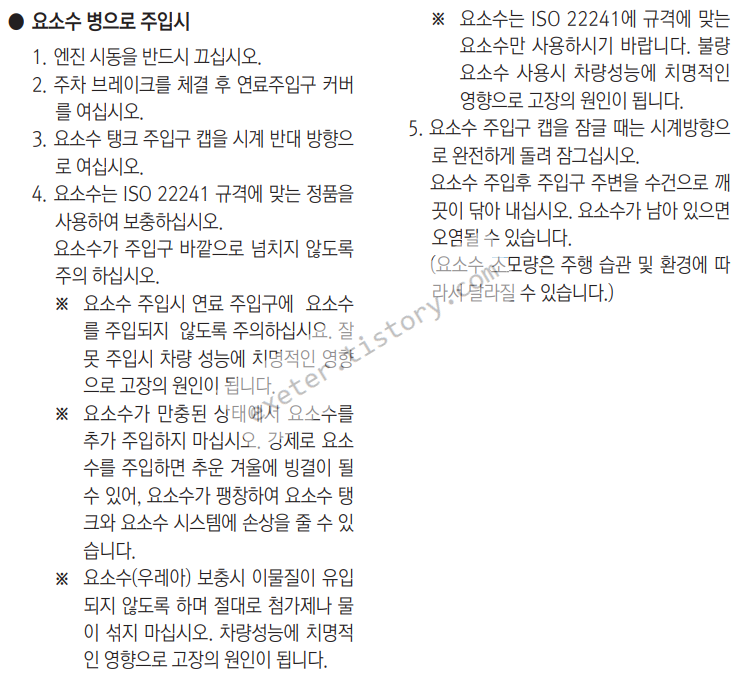

- 요소수 병으로 주입시



모하비 - 요소수 병으로 주입시

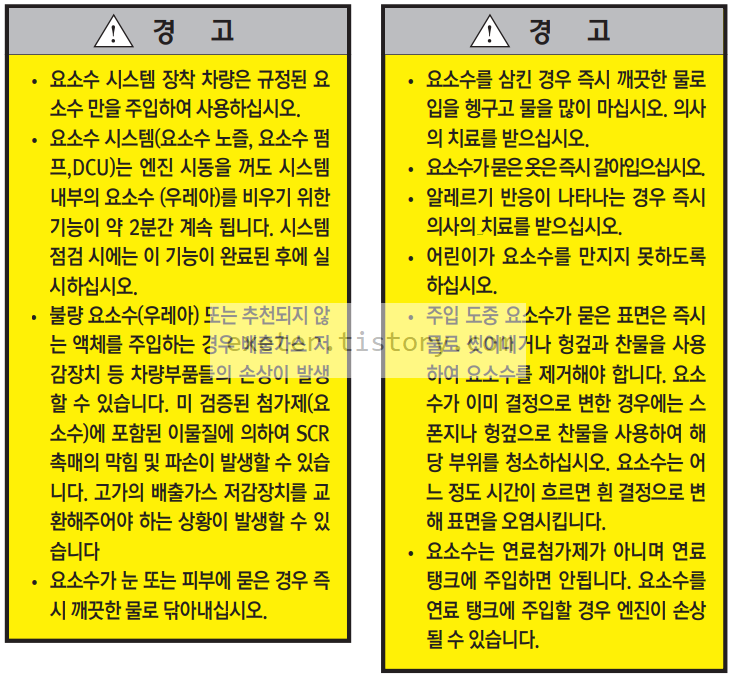

- 요소수 관련 경고

• 요소수 시스템 장착 차량은 규정된 요 소수 만을 주입하여 사용하십시오.

• 요소수 시스템(요소수 노즐, 요소수 펌 프,DCU)는 엔진 시동을 꺼도 시스템 내부의 요소수 (우레아)를 비우기 위한 기능이 약 2분간 계속 됩니다. 시스템 점검 시에는 이 기능이 완료된 후에 실 시하십시오.

• 불량 요소수(우레아) 또는 추천되지 않 는 액체를 주입하는 경우 배출가스 저 감장치 등 차량부품들의 손상이 발생 할 수 있습니다. 미 검증된 첨가제(요 소수)에 포함된 이물질에 의하여 SCR 촉매의 막힘 및 파손이 발생할 수 있습 니다. 고가의 배출가스 저감장치를 교 환해주어야 하는 상황이 발생할 수 있 습니다

• 요소수가 눈 또는 피부에 묻은 경우 즉 시 깨끗한 물로 닦아내십시오.

• 요소수를 삼킨 경우 즉시 깨끗한 물로 입을 헹구고 물을 많이 마십시오. 의사의 치료를 받으십시오.

• 요소수가 묻은 옷은 즉시 갈아입으십시오.

• 알레르기 반응이 나타나는 경우 즉시 의사의 치료를 받으십시오.

• 어린이가 요소수를 만지지 못하도록 하십시오.

• 주입 도중 요소수가 묻은 표면은 즉시 물로 씻어내거나 헝겊과 찬물을 사용 하여 요소수를 제거해야 합니다. 요소 수가 이미 결정으로 변한 경우에는 스 폰지나 헝겊으로 찬물을 사용하여 해 당 부위를 청소하십시오. 요소수는 어 느 정도 시간이 흐르면 흰 결정으로 변 해 표면을 오염시킵니다.

• 요소수는 연료첨가제가 아니며 연료 탱크에 주입하면 안됩니다. 요소수를 연료 탱크에 주입할 경우 엔진이 손상 될 수 있습니다.



모하비 - 요소수 주입 경고

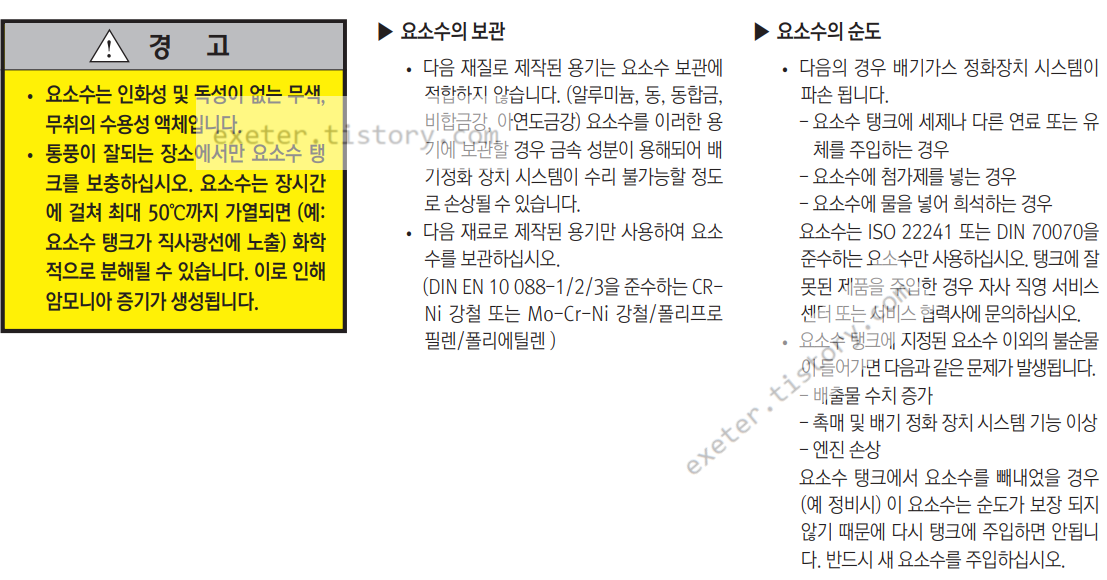

▶  요소수의 보관

• 다음 재질로 제작된 용기는 요소수 보관에 적합하지 않습니다. (알루미늄, 동, 동합금, 비합금강, 아연도금강) 요소수를 이러한 용 기에 보관할 경우 금속 성분이 용해되어 배 기정화 장치 시스템이 수리 불가능할 정도 로 손상될 수 있습니다. • 다음 재료로 제작된 용기만 사용하여 요소 수를 보관하십시오. (DIN EN 10 088-1/2/3을 준수하는 CRNi 강철 또는 Mo-Cr-Ni 강철/폴리프로 필렌/폴리에틸렌 )





▶ 요소수의 순도

• 다음의 경우 배기가스 정화장치 시스템이 파손 됩니다.

- 요소수 탱크에 세제나 다른 연료 또는 유 체를 주입하는 경우

- 요소수에 첨가제를 넣는 경우

- 요소수에 물을 넣어 희석하는 경우 요소수는 ISO 22241 또는 DIN 70070을 준수하는 요소수만 사용하십시오. 탱크에 잘 못된 제품을 주입한 경우 자사 직영 서비스 센터 또는 서비스 협력사에 문의하십시오.



• 요소수 탱크에 지정된 요소수 이외의 불순물 이 들어가면 다음과 같은 문제가 발생됩니다.

- 배출물 수치 증가 - 촉매 및 배기 정화 장치 시스템 기능 이상

- 엔진 손상 요소수 탱크에서 요소수를 빼내었을 경우 (예 정비시) 이 요소수는 순도가 보장 되지 않기 때문에 다시 탱크에 주입하면 안됩니 다. 반드시 새 요소수를 주입하십시오.



모하비 - 요소수 보관 및 순도

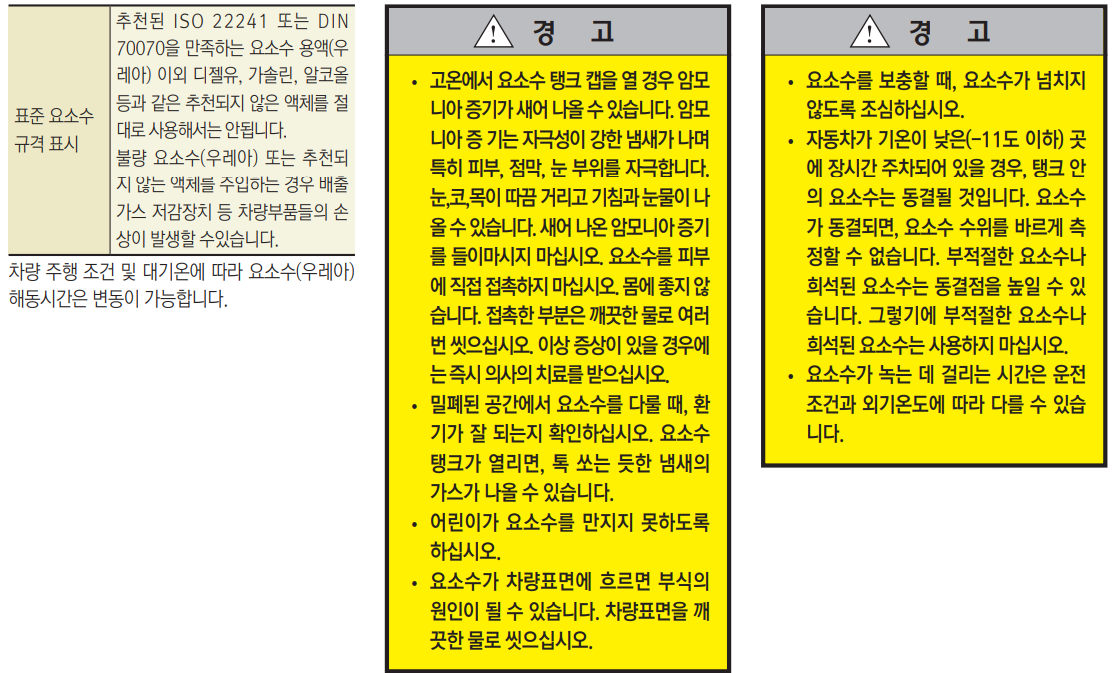

- 요소수 관련 경고

• 고온에서 요소수 탱크 캡을 열 경우 암모 니아 증기가 새어 나올 수 있습니다. 암모 니아 증 기는 자극성이 강한 냄새가 나며 특히 피부, 점막, 눈 부위를 자극합니다. 눈,코,목이 따끔 거리고 기침과 눈물이 나 올 수 있습니다. 새어 나온 암모니아 증기 를 들이마시지 마십시오. 요소수를 피부 에 직접 접촉하지 마십시오. 몸에 좋지 않 습니다. 접촉한 부분은 깨끗한 물로 여러 번 씻으십시오. 이상 증상이 있을 경우에 는 즉시 의사의 치료를 받으십시오.

• 밀폐된 공간에서 요소수를 다룰 때, 환 기가 잘 되는지 확인하십시오. 요소수 탱크가 열리면, 톡 쏘는 듯한 냄새의 가스가 나올 수 있습니다.

• 어린이가 요소수를 만지지 못하도록 하십시오.

• 요소수가 차량표면에 흐르면 부식의 원인이 될 수 있습니다. 차량표면을 깨 끗한 물로 씻으십시오.

• 요소수를 보충할 때, 요소수가 넘치지 않도록 조심하십시오.

• 자동차가 기온이 낮은(-11도 이하) 곳 에 장시간 주차되어 있을 경우, 탱크 안 의 요소수는 동결될 것입니다. 요소수 가 동결되면, 요소수 수위를 바르게 측 정할 수 없습니다. 부적절한 요소수나 희석된 요소수는 동결점을 높일 수 있 습니다. 그렇기에 부적절한 요소수나 희석된 요소수는 사용하지 마십시오.

• 요소수가 녹는 데 걸리는 시간은 운전 조건과 외기온도에 따라 다를 수 있습 니다.





모하비 - 표준 요소수 규격 및 경고

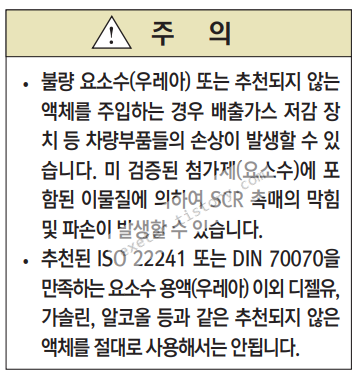

• 불량 요소수(우레아) 또는 추천되지 않는 액체를 주입하는 경우 배출가스 저감 장 치 등 차량부품들의 손상이 발생할 수 있 습니다. 미 검증된 첨가제(요소수)에 포 함된 이물질에 의하여 SCR 촉매의 막힘 및 파손이 발생할 수 있습니다.

• 추천된 ISO 22241 또는 DIN 70070을 만족하는 요소수 용액(우레아) 이외 디젤유, 가솔린, 알코올 등과 같은 추천되지 않은 액체를 절대로 사용해서는 안됩니다.







--------------------------
