기아 홈페이지 취급설명서, 2020 더 뉴 봉고3 (The New BONGO III) 매뉴얼에서 발췌한 내용입니다.

본 내용은 KIA 2020 봉고3 디젤 엔진 모델 기준입니다.



아래는 기아 봉고3 매뉴얼에서 발췌한 내용이지만, 요소수 취급 주의 방법 등 일반적인 주의 사항도 포함하고 있으니 참고하시기 바랍니다.







▶  요소수 용량/규격

포터3 요소수 용량: 14 리터  (1톤 / 1.2톤 동일)

포터3 요소수 규격: ISO 22241 또는 DIN70070



2020 봉고3 요소수 용량/규격

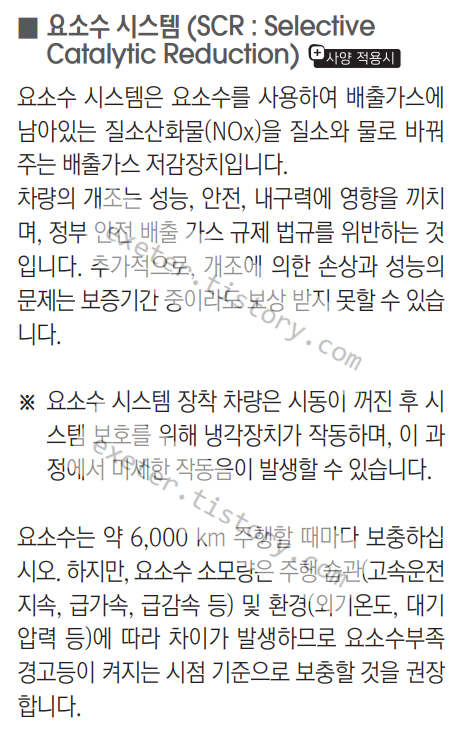

▶  요소수 시스템(디젤 엔진) (SCR: Selective Catalytic Reduction)


요소수 시스템은 요소수를 사용하여 배출가스에 남아있는 질소산화물(NOx)을 질소와 물로 바꿔 주는 배출가스 저감장치입니다. 차량의 개조는 성능, 안전, 내구력에 영향을 끼치며, 정부 안전 배출 가스 규제 법규를 위반하는 것입니다. 추가적으로, 개조에 의한 손상과 성능의 문제는 보증기간 중이라도 보상 받지 못할 수 있습 니다.



※ 요소수 시스템 장착 차량은 시동이 꺼진 후 시스템 보호를 위해 냉각장치가 작동하며, 이 과정에서 미세한 작동음이 발생할 수 있습니다.



요소수는 약 6,000 km 주행할 때마다 보충하십시오. 하지만, 요소수 소모량은 주행 습관(고속운전 지속, 급가속, 급감속 등) 및 환경(외기온도, 대기 압력 등)에 따라 차이가 발생하므로 요소수부족 경고등이 켜지는 시점 기준으로 보충할 것을 권장 합니다.

2020 봉고3 요소수 시스템

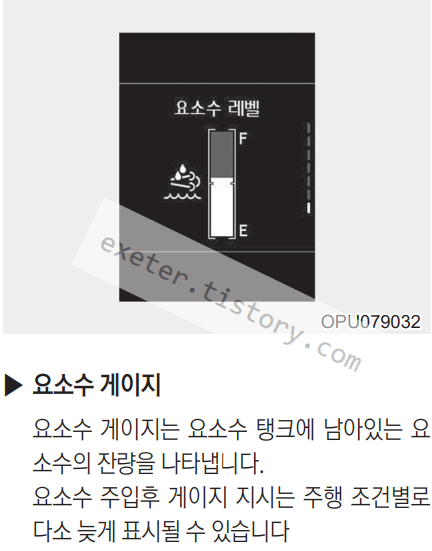

▶ 요소수 게이지



2020 봉고3 요소수 게이지

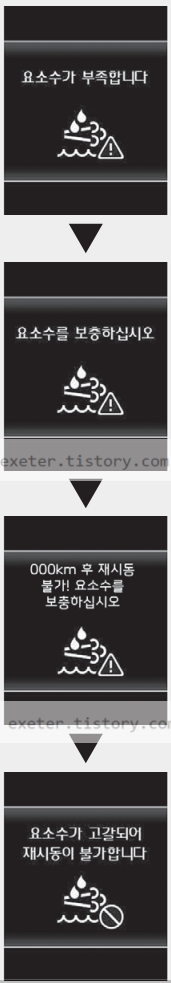

▶  요소수 부족 경고문



요소수 부족 경고문들은 요소수의 잔량으로 운 행할 수 있는 거리가 2400km 이하일 때부터 나타납니다.



“요소수가 부족합니다” 경고문이 요소수 시스 템 경고등과 함께 표시되면 요소수 보충이 필요합니다. 요소수를 보충하지 않고 계속 주행하면 요소 수 시스템 경고등과 함께 “요소수를 보충 하십시오” 경고문이 표시됩니다. 이 경우에 빠른 시간 내에 요소수를 보충하십시오. 요소수 탱크에 요소수 잔량이 거의 없는 경우에 요소수 시스템 경고등과 함께 “ 000 km 후 재시동 불가! 요소수를 보충하십시오” 경고문이 표시되며, 신속히 요소수를 보충하 십시오.



요소수 보충없이 주행하면 요소수 부 족으로 재시동시 시동이 걸리지 않을 수 있습니다. 주행 습관 및 도로 환경 등에 따라 표시된 주행 가능 거리와 실제 주행 거리는 달라질 수 있으므로 신속히 요소수를 보충하십시오.



“요소수가 부족합니다”, “요소수를 보충하십시 오” 경고문이 표시되면 요소수를 충분히 보충하 십시오.

“000 km 후 재시동 불가! 요소수를 보 충하십시오” 경고문이 표시되면 요소수를 충분히 보충하십시오.

“요소수가 고갈되어 재시동이 불가합니다” 경 고문과 경고등이 표시되면 시동이 걸리지 않습니다. 즉시 요소수를 충분히 보충하십시오.



2020 봉고3 요소수 부족 경고문

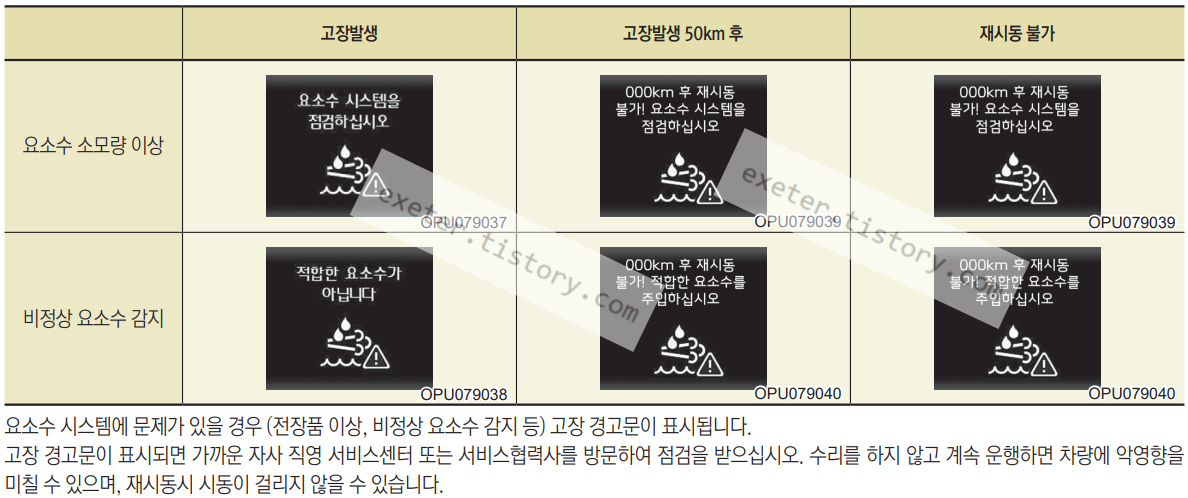

▶ 요소수 시스템 고장



요소수 시스템에 문제가 있을 경우 (전장품 이상, 비정상 요소수 감지 등) 고장 경고문이 표시됩니다. 고장 경고문이 표시되면 가까운 자사 직영 서비스센터 또는 서비스협력사를 방문하여 점검을 받으십시오. 수리를 하지 않고 계속 운행하면 차량에 악영향을 미칠 수 있으며, 재시동시 시동이 걸리지 않을 수 있습니다.

2020 봉고3 요소수 시스템 고장

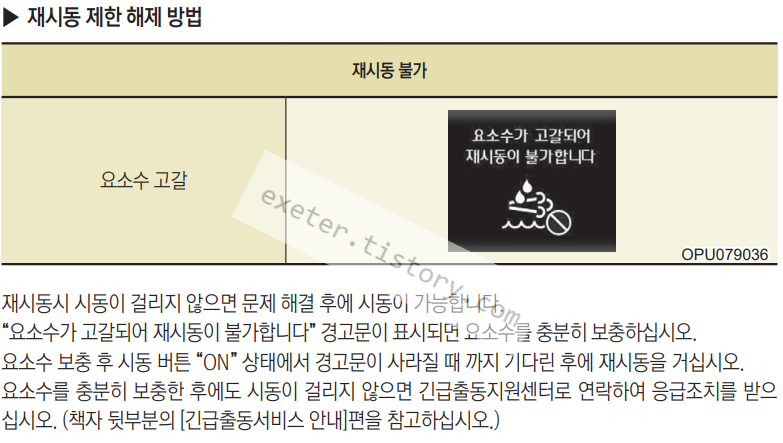

재시동 제한 해제 방법



재시동시 시동이 걸리지 않으면 문제 해결 후에 시동이 가능합니다. “요소수가 고갈되어 재시동이 불가합니다” 경고문이 표시되면 요소수를 충분히 보충하십시오. 요소수 보충 후 시동 버튼 “ON” 상태에서 경고문이 사라질 때 까지 기다린 후에 재시동을 거십시오. 요소수를 충분히 보충한 후에도 시동이 걸리지 않으면 긴급출동지원센터로 연락하여 응급조치를 받으 십시오.

2020 봉고3 요소수 재시동 제한 해제 방법

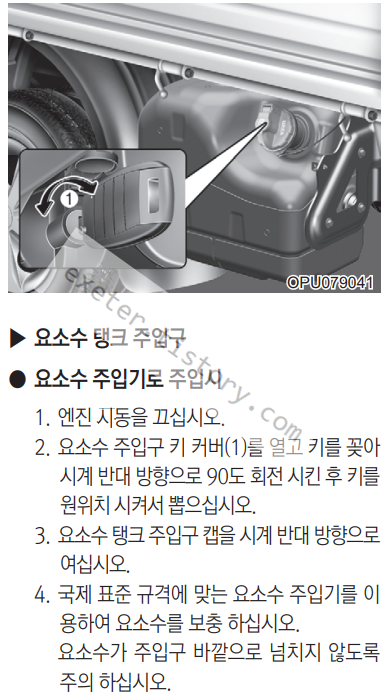

▶요소수 탱크 주입구

● 요소수 주입기로 주입시

1. 엔진 시동을 끄십시오.

2. 요소수 주입구 키 커버(1)를 열고 키를 꽂아 시계 반대 방향으로 90도 회전 시킨 후 키를 원위치 시켜서 뽑으십시오.

3. 요소수 탱크 주입구 캡을 시계 반대 방향으로 여십시오.

4. 국제 표준 규격에 맞는 요소수 주입기를 이 용하여 요소수를 보충 하십시오.

요소수가 주입구 바깥으로 넘치지 않도록 주의 하십시오.

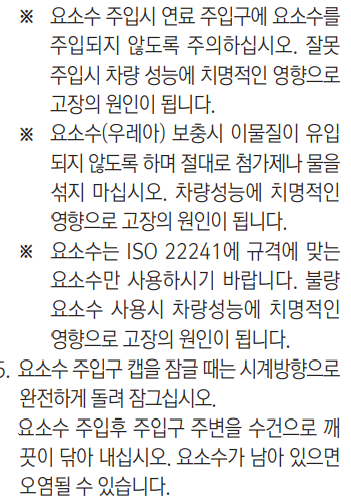

※ 요소수 주입시 연료 주입구에 요소수를 주입되지 않도록 주의하십시오. 잘못 주입시 차량 성능에 치명적인 영향으로 고장의 원인이 됩니다.

※ 요소수(우레아) 보충시 이물질이 유입 되지 않도록 하며 절대로 첨가제나 물을 섞지 마십시오. 차량성능에 치명적인 영향으로 고장의 원인이 됩니다.

※ 요소수는 ISO 22241에 규격에 맞는 요소수만 사용하시기 바랍니다. 불량 요소수 사용시 차량성능에 치명적인 영향으로 고장의 원인이 됩니다.



5. 요소수 주입구 캡을 잠글 때는 시계방향으로 완전하게 돌려 잠그십시오. 요소수 주입후 주입구 주변을 수건으로 깨끗이 닦아 내십시오. 요소수가 남아 있으면 오염될 수 있습니다.

2020 봉고3 요소수 탱크 주입구



2020 봉고3 요소수 탱크 주입구

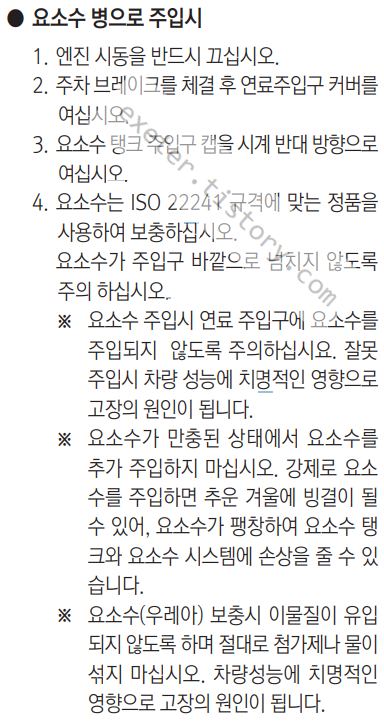

● 요소수 병으로 주입시



1. 엔진 시동을 반드시 끄십시오.

2. 주차 브레이크를 체결 후 연료주입구 커버를 여십시오.

3. 요소수 탱크 주입구 캡을 시계 반대 방향으로 여십시오.

4. 요소수는 ISO 22241 규격에 맞는 정품을 사용하여 보충하십시오. 요소수가 주입구 바깥으로 넘치지 않도록 주의 하십시오. ※ 요소수 주입시 연료 주입구에 요소수를 주입되지 않도록 주의하십시요. 잘못 주입시 차량 성능에 치명적인 영향으로 고장의 원인이 됩니다.



※ 요소수가 만충된 상태에서 요소수를 추가 주입하지 마십시오. 강제로 요소 수를 주입하면 추운 겨울에 빙결이 될 수 있어, 요소수가 팽창하여 요소수 탱크와 요소수 시스템에 손상을 줄 수 있습니다.

※ 요소수(우레아) 보충시 이물질이 유입 되지 않도록 하며 절대로 첨가제나 물을 섞지 마십시오. 차량성능에 치명적인 영향으로 고장의 원인이 됩니다.

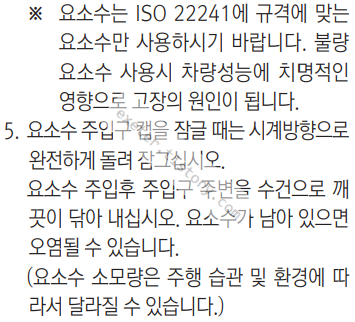

※ 요소수는 ISO 22241에 규격에 맞는 요소수만 사용하시기 바랍니다. 불량 요소수 사용시 차량성능에 치명적인 영향으로 고장의 원인이 됩니다.



5. 요소수 주입구 캡을 잠글 때는 시계방향으로 완전하게 돌려 잠그십시오. 요소수 주입후 주입구 주변을 수건으로 깨끗이 닦아 내십시오. 요소수가 남아 있으면 오염될 수 있습니다. (요소수 소모량은 주행 습관 및 환경에 따 라서 달라질 수 있습니다.)



2020 봉고3 요소수 병으로 주입시



2020 봉고3 요소수 병으로 주입시

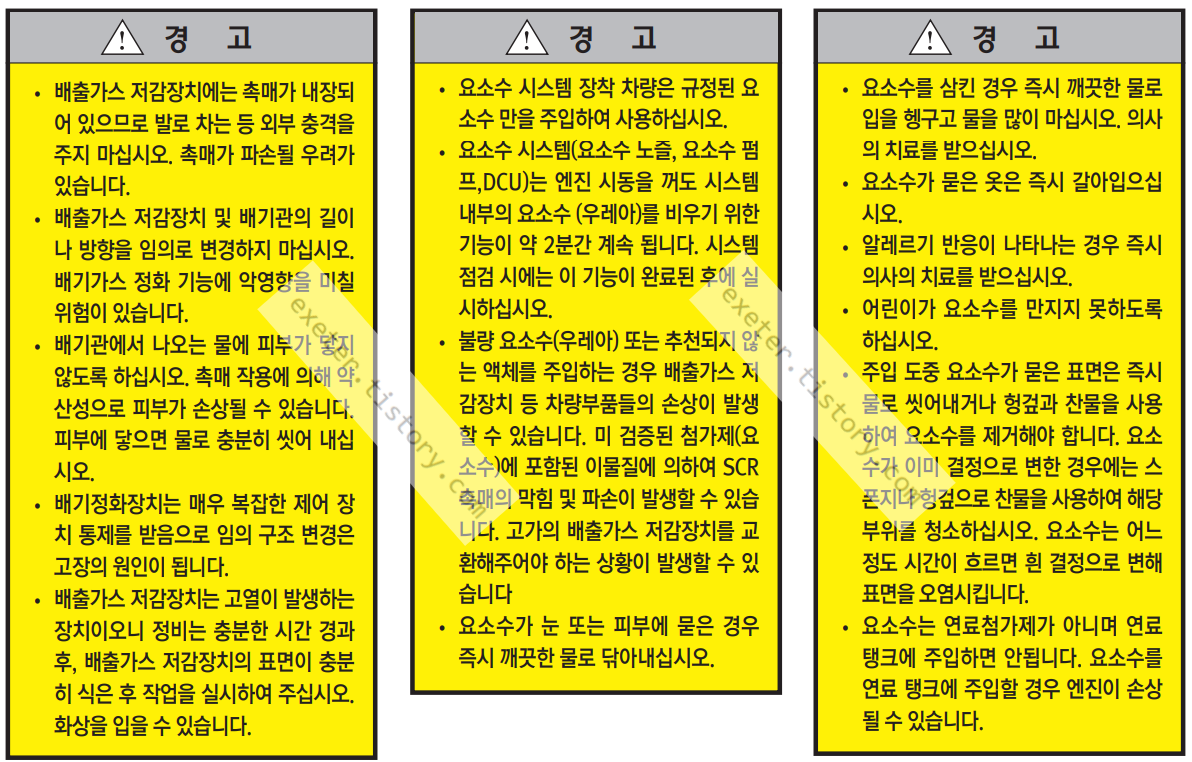

▶ 배출가스 저감장치 및 요소수 시스템 관련 주의/경고



• 배출가스 저감장치에는 촉매가 내장되어 있으므로 발로 차는 등 외부 충격을 주지 마십시오. 촉매가 파손될 우려가 있습니다.

• 배출가스 저감장치 및 배기관의 길이나 방향을 임의로 변경하지 마십시오. 배기가스 정화 기능에 악영향을 미칠 위험이 있습니다.

• 배기관에서 나오는 물에 피부가 닿지 않도록 하십시오. 촉매 작용에의해 약 산성으로 피부가 손상될 수 있습니다. 피부에 닿으면 물로 충분히 씻어 내십 시오.

• 배기정화장치는 매우 복잡한 제어 장치 통제를 받음으로 임의 구조 변경은 고장의 원인이 됩니다.

• 배출가스 저감장치는 고열이 발생하는 장치이오니 정비는 충분한 시간 경과 후, 배출가스 저감장치의 표면이 충분히 식은 후 작업을 실시하여 주십시오. 화상을 입을 수 있습니다.





• 요소수 시스템 장착 차량은 규정된 요소수 만을 주입하여 사용하십시오.

• 요소수 시스템(요소수 노즐, 요소수 펌프, DCU)는 엔진 시동을 꺼도 시스템 내부의 요소수 (우레아)를 비우기 위한 기능이 약 2분간 계속 됩니다. 시스템 점검 시에는 이 기능이 완료된 후에 실시하십시오.

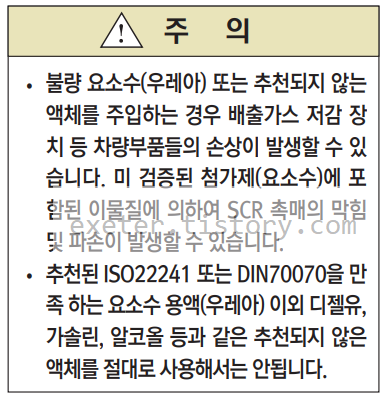

• 불량 요소수(우레아) 또는 추천되지 않는 액체를 주입하는 경우 배출가스 저감장치 등 차량부품들의 손상이 발생 할 수 있습니다. 미 검증된 첨가제(요소수)에 포함된 이물질에 의하여 SCR 촉매의 막힘 및 파손이 발생할 수 있습니다. 고가의 배출가스 저감장치를 교환해주어야 하는 상황이 발생할 수 있습니다

• 요소수가 눈 또는 피부에 묻은 경우 즉시 깨끗한 물로 닦아내십시오.





• 요소수를 삼킨 경우 즉시 깨끗한 물로 입을 헹구고 물을 많이 마십시오. 의사의 치료를 받으십시오.

• 요소수가 묻은 옷은 즉시 갈아입으십 시오.

• 알레르기 반응이 나타나는 경우 즉시 의사의 치료를 받으십시오.

• 어린이가 요소수를 만지지 못하도록 하십시오.

• 주입 도중 요소수가 묻은 표면은 즉시 물로 씻어내거나 헝겊과 찬물을 사용하여 요소수를 제거해야 합니다. 요소수가 이미 결정으로 변한 경우에는 스폰지나 헝겊으로 찬물을 사용하여 해당 부위를 청소하십시오. 요소수는 어느 정도 시간이 흐르면 흰 결정으로 변해 표면을 오염시킵니다.

• 요소수는 연료첨가제가 아니며 연료 탱크에 주입하면 안됩니다. 요소수를 연료 탱크에 주입할 경우 엔진이 손상 될 수 있습니다.



2020 봉고3 요소수 경고

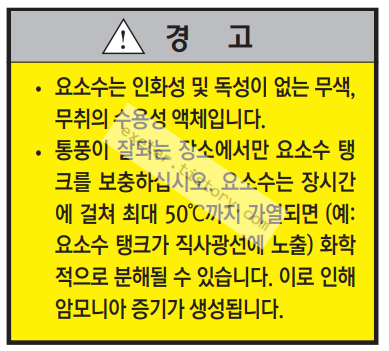

• 요소수는 인화성 및 독성이 없는 무색, 무취의 수용성 액체입니다.

• 통풍이 잘되는 장소에서만 요소수 탱 크를 보충하십시오. 요소수는 장시간 에 걸쳐 최대 50℃까지 가열되면 (예: 요소수 탱크가 직사광선에 노출) 화학적으로 분해될 수 있습니다. 이로 인해 암모니아 증기가 생성됩니다.



2020 봉고3 요소수 경고

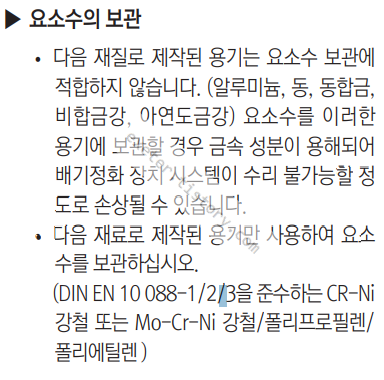

▶ 요소수의 보관



• 다음 재질로 제작된 용기는 요소수 보관에 적합하지 않습니다. (알루미늄, 동, 동합금, 비합금강, 아연도금강) 요소수를 이러한 용기에 보관할 경우 금속 성분이 용해되어 배기정화 장치 시스템이 수리 불가능할 정도로 손상될 수 있습니다.

• 다음 재료로 제작된 용기만 사용하여 요소수를 보관하십시오. (DIN EN 10 088-1/2/3을 준수하는 CR-Ni 강철 또는 Mo-Cr-Ni 강철/폴리프로필렌/ 폴리에틸렌 )

2020 봉고3 요소수 보관

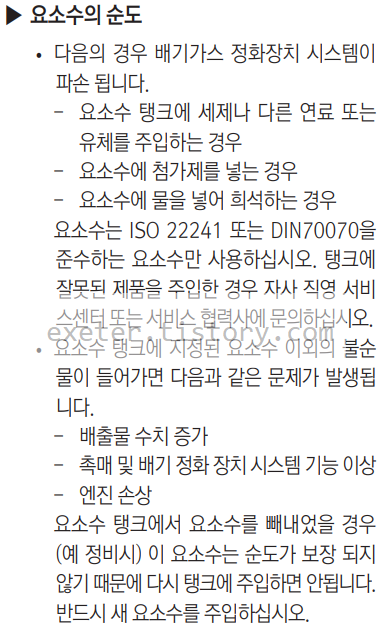

▶ 요소수의 순도



• 다음의 경우 배기가스 정화장치 시스템이 파손 됩니다.

- 요소수 탱크에 세제나 다른 연료 또는 유체를 주입하는 경우

- 요소수에 첨가제를 넣는 경우

- 요소수에 물을 넣어 희석하는 경우



요소수는 ISO 22241 또는 DIN70070을 준수하는 요소수만 사용하십시오. 탱크에 잘못된 제품을 주입한 경우 자사 직영 서비 스센터 또는 서비스 협력사에 문의하십시오.



• 요소수 탱크에 지정된 요소수 이외의 불순 물이 들어가면 다음과 같은 문제가 발생됩 니다.

- 배출물 수치 증가

- 촉매 및 배기 정화 장치 시스템 기능 이상

- 엔진 손상 요소수 탱크에서 요소수를 빼내었을 경우 (예 정비시) 이 요소수는 순도가 보장 되지 않기 때문에 다시 탱크에 주입하면 안됩니다. 반드시 새 요소수를 주입하십시오.



2020 봉고3 요소수 순도

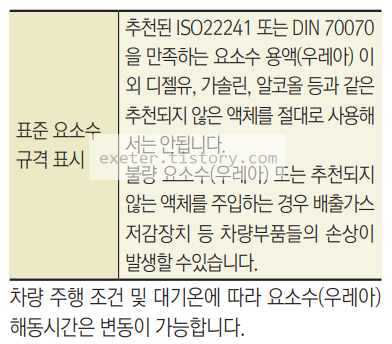

2020 봉고3 요소수 표준 요소수 규격

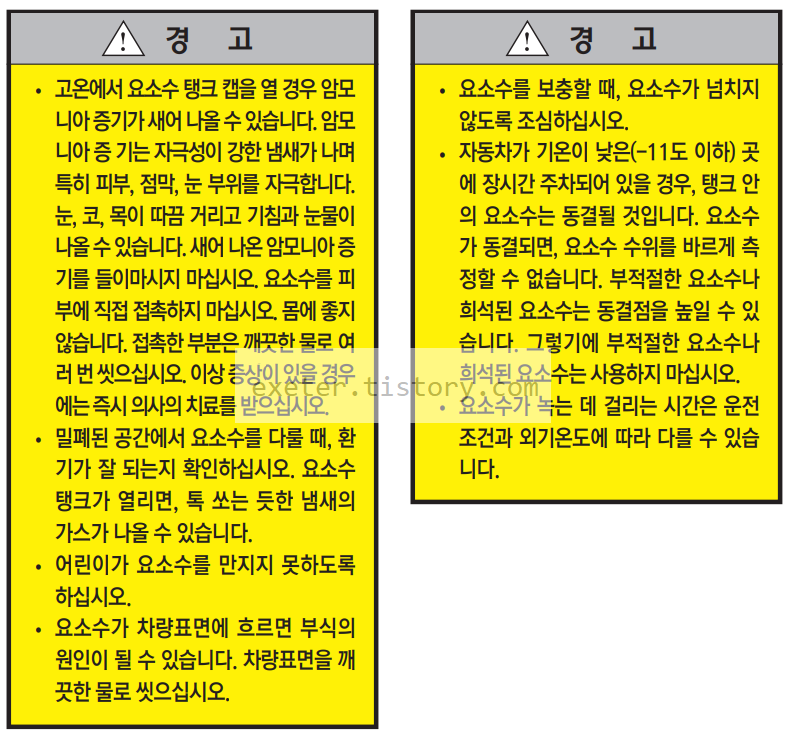

▶ 요소수 관련 취급 주의/경고

• 고온에서 요소수 탱크 캡을 열 경우 암모니아 증기가 새어 나올 수 있습니다. 암모니아 증기는 자극성이 강한 냄새가 나며 특히 피부, 점막, 눈 부위를 자극합니다. 눈, 코, 목이 따끔 거리고 기침과 눈물이 나올 수 있습니다. 새어나온 암모니아 증기를 들이마시지 마십시오. 요소수를 피 부에 직접 접촉하지 마십시오. 몸에 좋지 않습니다. 접촉한 부분은 깨끗한 물로 여러번 씻으십시오. 이상 증상이 있을 경우 에는 즉시 의사의 치료를 받으십시오.

• 밀폐된 공간에서 요소수를 다룰 때, 환기가 잘 되는지 확인하십시오. 요소수 탱크가 열리면, 톡 쏘는 듯한 냄새의 가스가 나올 수 있습니다.

• 어린이가 요소수를 만지지 못하도록 하십시오.

• 요소수가 차량표면에 흐르면 부식의 원인이 될 수 있습니다. 차량표면을 깨끗한 물로 씻으십시오.





• 요소수를 보충할 때, 요소수가 넘치지 않도록 조심하십시오.

• 자동차가 기온이 낮은(-11도 이하) 곳 에 장시간 주차되어 있을 경우, 탱크안의 요소수는 동결될 것입니다. 요소수가 동결되면, 요소수 수위를 바르게 측정할 수 없습니다. 부적절한 요소수나 희석된 요소수는 동결점을 높일 수 있 습니다. 그렇기에 부적절한 요소수나 희석된 요소수는 사용하지 마십시오.

• 요소수가 녹는 데 걸리는 시간은 운전 조건과 외기온도에 따라 다를 수 있습니다





2020 봉고3 요소수 취급주의





2020 봉고3 요소수 취급주의





--------------------------







본 내용은 현대차/기아 매뉴얼을 활용하여 참고 정보 제공을 목적으로 작성된 글입니다.

상기 모든 자료 및 이미지의 원 저작권은 '현대차/기아'에 있습니다.

본래 자료 또는 작성된 게시글의 오류로 인한 결과에 책임을 지지 않습니다.
